電动法兰球阀
電动法兰球阀
一、電动法兰球阀概述
電动法兰球阀适用于经常操作、两位切断、调节的场合。球阀与执行机构的连接采用直连方式，有开关型和调节型两种。具有连線简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求配置不同型号電子式電动执行机构。
電动球阀通常用于密封要求严格的场合，广泛用于石油、化工、冶金、轻工、造纸、電站、制冷等工业领域。除控制气體、液體、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质。
二、電动法兰球阀标准规范
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。
三、電动法兰球阀特点
1、安装时应直立安装。
2、启闭迅速、轻便、流體阻力小、结构简单。
3、相对體积小、重量轻、便于维修、密封性能好。
4、连線简单、结构紧凑、尺寸小、重量轻、动作稳定可靠。
四、電动法兰球阀技术参数
公称通径DN（mm） | DN15～DN400 |
公称压力 | 1.6、4.0、6.4MPa、ANSI150、300（Lb）、JIS10、20K |
适用介质 | 水、石油、硝酸类、醋酸类、粘性流體、浆料、强氧化性介质等 |
介质温度 | -40～ 180℃ -40～ 350℃ |
泄漏量 | 0 符合ANSIB16.104 5级标准 |
球體转角 | 90° |
阀體材制质 | A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M |
阀座材料 | 聚四氟乙烯（常温）、特制PPL（高温） |
五、電动法兰球阀零件材质
零件名称 | 材 料 | ||||||
阀體 | WCB | ZG1Cr18Ni9Ti | CF8 | CF3 | ZG1Cr18Ni12Mo2Ti | CF8M（316） | CF3M |
球體、阀杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9 | 00Cr19Ni11 | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2 | 00Cr17Ni12Mo2 |
密封圈 | 聚四氟乙烯（PTFE）、增强聚四氟乙烯（PPL）、对位聚苯 柔性石墨 | ||||||
适用介质 | 水、气體、蒸汽、油品等 | 等腐蚀性介质 | 强氧化性介质 | 醋酸等腐蚀介质 | 尿素等腐蚀性介质 | ||

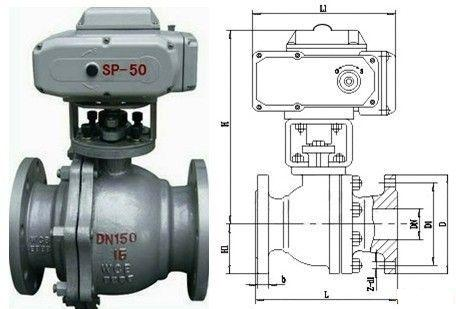

六、電动法兰球阀外形尺寸
公称通径DN（mm） | 尺寸 | ||||||
L | D | D1 | D2 | b | f | n-d | |
15 | 108 | 95 | 65 | 45 | 14 | 2 | 4-14 |
20 | 117 | 105 | 75 | 55 | 14 | 4-14 | |
25 | 127 | 115 | 85 | 65 | 14 | 4-14 | |
32 | 140 | 135 | 100 | 78 | 16 | 4-18 | |
40 | 165 | 145 | 110 | 85 | 16 | 3 | 4-18 |
50 | 178 | 160 | 125 | 100 | 16 | 4-18 | |
65 | 190 | 180 | 145 | 120 | 18 | 4-18 | |
80 | 203 | 195 | 160 | 135 | 20 | 8-18 | |
100 | 305 | 215 | 180 | 155 | 20 | 8-18 | |
125 | 256 | 245 | 210 | 185 | 22 | 8-18 | |
150 | 394 | 280 | 240 | 210 | 24 | 8-23 | |
200 | 457 | 335 | 295 | 265 | 26 | 12-23 | |
250 | 533 | 405 | 335 | 320 | 30 | 12-25 | |
永嘉翰森阀门制造有限公司生产的電动阀门系列产品為：電动阀门、電动蝶阀、電动防爆蝶阀、電动球阀、電动防爆球阀、電动闸阀、電动截止阀等阀门
感謝您访问我们的网站【http://www.hansenfamen.com】
如有任何疑问.您可以致電0577-63867162 手机：18066258971我们一定会尽心尽力為您提供优质的服務。
